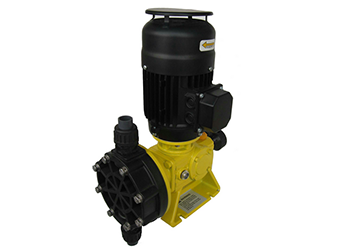

1)泵的結構
泵的由電機、傳動箱、缸體等三部份組成。傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成;通過旋轉調節手輪來實行高調節行程,從面改變弓型連桿中前后距離來達到改變柱塞(活塞)行程的目的。 缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。
2)工作原理
電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動弓型連桿的滑動調節座內作往復運動。當柱塞向后死點移時,泵腔內逐漸形成真空,吸入閥打開,吸入液體;當柱塞向前死點移動時,此時吸入閥關閉,排出閥打開,液體在柱塞向進一步運動時排出。在泵的往復順還工作形成連續有壓力、定量的排放液體。
3)運行原理
水動力加藥泵安裝在水管網絡(luò )上,不用電,唯一的動力就是水壓。在水壓的驅動下,它按照希望的定量配料比例吸入濃縮藥劑,然后再與工作介質的水混合被輸送到下游。
4)應用
加藥泵主要應用于畜禽藥物治療、消毒、清洗,農業施肥-植保,衛生-絮凝處理,車輛清洗等。
